NOPEUS JA VOIMA



24VDC (28VDC) - Virta maksimikuormalla: 11,5A



Välityssuhde D    E    F    G    H
Voima (dyn. työntö ja veto) [N] 1900    4300    6600    8100    10 000
Nopeus maksimikuormalla [mm/s]       26 12 8 6 5

Max. kuormitus rajoitettu iskunpituudelle > 400mm: 5000N

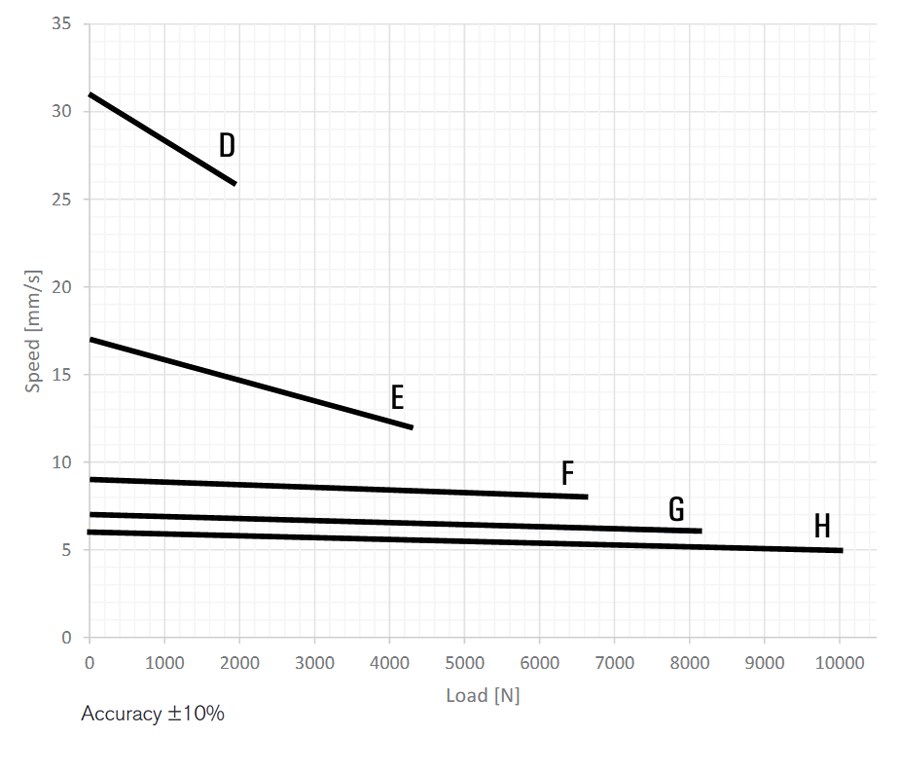

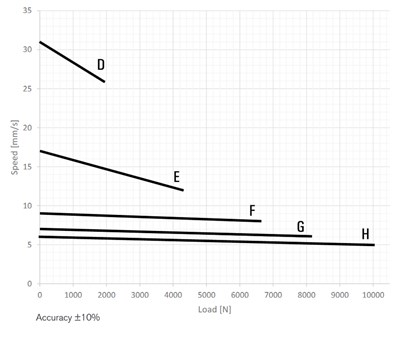

NOPEUS/VOIMA

Nopeus voimae 60

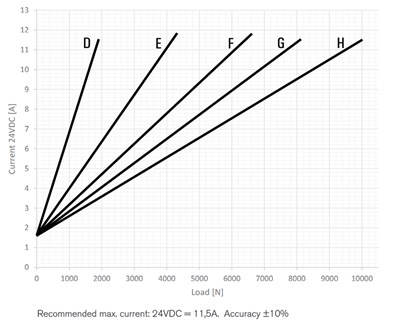

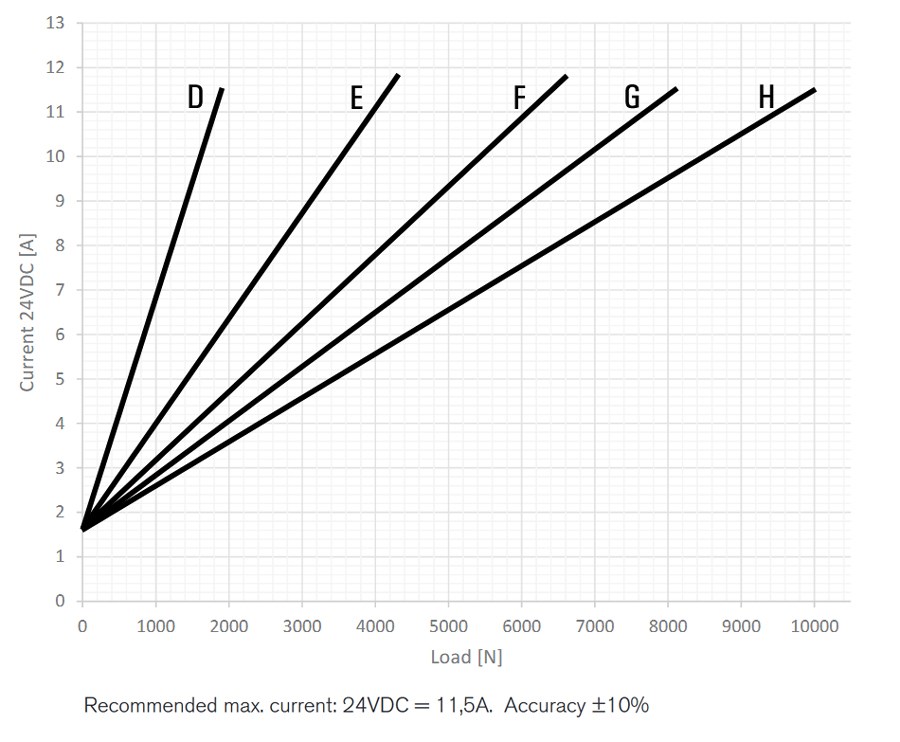

VOIMA/VIRTA

Voima virtae 60

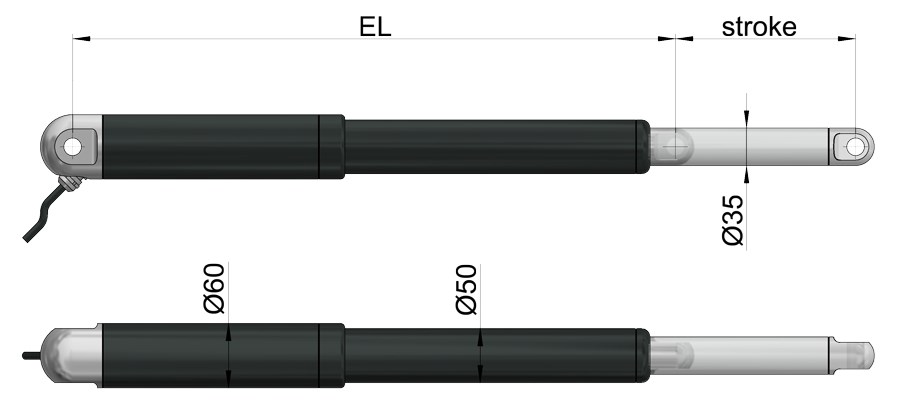

Mitate 60





   EL       Haarukka takana       Hall anturi       UL/EN60.601       ankara ympäristö       Hätälasku/kiila
veto + 358*    - +15 +15 +25 +31/+10

*Jos isku >400mm: EL+25mm (ei ankarat käyttöolosuhteet-versio)
Aksiaalinen välys: +/- 0,5mm, yleensä pituustoleranssi +/- 1mm



KARAMOOTTOREIDEN PAINO:

Iskun pituus [mm]       50 100 150 200 250 300 350 400 500 700
Paino (kg] 4,1    4,4    4,7    5,0    5,3    5,6    5,9    6,2    6,7    7,6


Todellinen paino voi vaihdella mallin ja valitun vaihtoehdon mukaan.



KYTKENTÄOSAT "MOOTTORIN PUOLI":

SILMUKKA

Saranasilmä1 e 60

Alumiini

  • Koodi: A3M
  • Suurin staattinen kuormitus: 16800N

Ruostumaton teräs (316)

  • Koodi: C3M
  • Suurin staattinen kuormitus: 16800N





LAAKEROTIU SILMUKKA

Saranasilmukka1 e60

Alumiini

  • Koodi: E3M
  • Suurin staattinen kuormitus: 11000N

Ruostumaton teräs (316)

  • Koodi: J3M
  • Suurin staattinen kuormitus: 11000N





HAARUKKA

Clevis1 e60

Alumiini

  • Koodi: F3M
  • Suurin staattinen kuormitus: 16800N

Ruostumaton teräs (316)

  • Koodi: H3M
  • Suurin staattinen kuormitus: 16800N







LIITOSOSA "MÄNNÄNVARREN PUOLI":

SILMUKKA

Saranasilmä2 e60

Alumiini

  • Koodi: A3K
  • Suurin staattinen kuormitus: 16800N

Ruostumaton teräs (316)

  • Koodi: C3K
  • Suurin staattinen kuormitus: 16800N





LAAKEROITU SILMUKKA

Saranasilmukka2 e60

Alumiini

  • Koodi: E3K
  • Suurin staattinen kuormitus: 11000N

Ruostumaton teräs (316)

  • Koodi: J3K
  • Suurin staattinen kuormitus: 11000N





HAARUKKA

Clevis2 e60

Alumiini

  • Koodi: F3K
  • Suurin staattinen kuormitus: 16800N

Ruostumaton teräs (316)

  • Koodi: H3K
  • Suurin staattinen kuormitus: 16800N

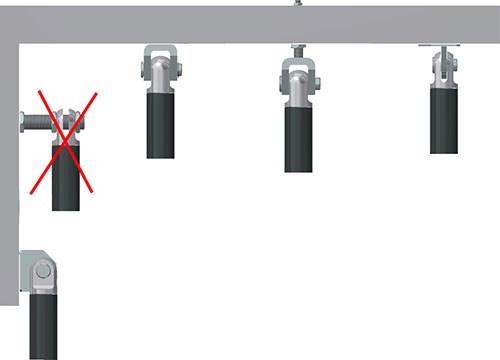

SUOSITELTAVAT ASENNUSTAVAT:

  • Älä kiinnitä karamoottoria putkiin
  • Pidä molemmat kannattimet aina asennettuina saman suuntaisesti
  • Kiinnikkeiden tulee liikkua joustavasti
  • Vältä aina säteittäisiä voimia





EASYE-LINE- LINEAARIAKTUAATTOREIDEN KIINNITYKSEEN SUOSITTELEMME SEURAAVIA KIINNIKKEITÄ:

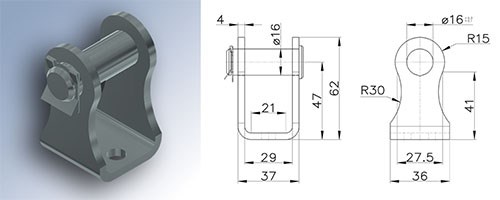

Eel900ba60 1ks

EEL900BA60-1KS

Männänvarren puoli
Max. kuorma: 5.000N
Tilausnro: EEL900BA60-1KS





.

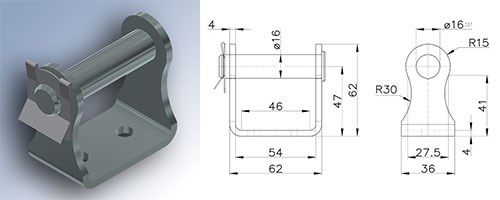

Eel900ba60 1ms

EEL900BA60-1MS

Moottorin puoli
Max. kuorma: 5.000N
Tilausnro: EEL900BA60-1MS




Easye asennus

HUOMAA

  • Älä koskaan altista karamoottoria vasaran iskulle asennuksen aikana tai muissa tilanteissa
  • Jälkiasennetut holkit tulee painaa kannatinporauksiin. Ei vasaraa.
  • Virransyöttö ilman ylivirtasuojaa voi aiheuttaa vakavia vaurioita lineaariaktuaattorille mekaanisessa päätepysäytyksessä tai kun lineaariaktuaattori ylikuormitetaan muulla tavalla
  • Pidä männän varsi puhtaana
  • Pidemmät kaapelipituudet voivat aiheuttaa jännitehäviön, mikä vaikuttaa karamoottorin suorituskykyyn
  • Lääketieteellisiin sovelluksiin (IEC60601-1, ANSI/AAMI/ES60601-1, CAN/CSA-C22.2 No60601-1):
    Käyttölämpötila +5 ºC - +48 ºC, suhteellinen kosteus 20 % - 70 % ilmanpaine = 1 atm.
    Liitä vain lääketieteellisesti hyväksyttyyn virtalähteeseen ja lähteen mukana toimitettujen ohjeiden mukaisesti
  • Karamoottorin toiminta riippuu ohjauslaatikon asetuksista
  • Ankarissa ympäristöissä olevien karamoottoreiden pöly- ja vesitiiviys voi vaikuttaa niiden suorituskykyyn
  • Kaikki tekniset tiedot koskevat 25 ºC:n lämpötilaa – alhainen lämpötila saattaa vaikuttaa suorituskykyyn
  • Kuormituksesta ja sovelluksesta riippuen nimellinen ja todellinen iskunpituus voivat vaihdella
  • Vaihteen ja iskun yhdistelmä voi aiheuttaa rajoituksia "End limit FW" -käytössä käytettäessä S2-3-ohjainta
