Voit suunnitella oman kaasujousesi alla olevan laskukaavan avulla.
Kaasujousi konfiguraattorin löydät täältä.
Kaasujousen voimanlaskenta
| F1 (N tai Newton) = |
F (N) x L (mm)
_______________
C(mm) |
x 1,06
|

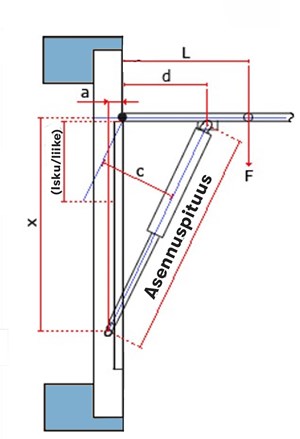

F = VOIMA N (10kg =100N)
L= LUUKUN KESKIPAINOPISTE mitattuna saranan keskipisteestä (mm)
C= KAASUJOUSEN ETÄISYYS SARANASTA
1,06 VARMUUSKERROIN (kitka) ei pakollinen esim. 6%
| Esimerkki: |
| Luukun paino: 20kg ( 200N ) |
| Etäisyys luukun keskipisteestä: 150mm |
| Kaasujousen etäisyys saranasta: 100mm |
| |
| Kaasujousen voima: (250 * 150)/100 * 1,06= 393N |
| |
Tarvitaan siis yksi 400N kaasujousi.
Kahdella jousella tehtävässä asennuksessa tulee yhden jousen voiman olla 200N. |
