OMINAISUUDET:

  • Isku: 50, 100, 150, 200, 250, 300, 350, 400, 500 ja 750 mm (muut pituudet pyydettäessä)
  • Materiaalit:
    Moottori ja karamoottorin putki ovat jauhemaalattua terästä tai ruostumatonta terästä.
    Männänvarsi on ruostumatonta terästä.
    Etu- ja takakannattimet ovat PA, alumiinia tai ruostumatonta terästä.
  • Suojausluokka: IP66 (standardi), ankara ympäristö (IP68 ja IP69 mukaan)
  • Lämpötila:
    Käyttö: -20ºC - +70ºC
    Varastointi: -40ºC - +70ºC
  • Kaapeli: 1 m, 2X1,3 mm² (AWG16), Ø=6,4 mm, musta, Molex Mini-Fit Jr. 6-nastainen
  • Max. staattinen kuormitus/itselukitusvoima: PA-kannattimet: 4700N Alu/AISI: 16800N, riippuen työntösovelluksien iskun pituudesta
  • Toiminta-aika: 2 minuuttia käytössä, jota seuraa 18 minuutin lepo


NOPEUS JA VOIMA

24 VDC (28 VDC) - Virta maksimikuormalla: CF = 8A , G = 7A , H = 4,5A

Välityssuhde    C D E F G H
Voima (dyn. työntö ja veto) [N]       500     1750     2200    3100    4500    4500
Voima (dyn. työntö ja veto) [N] 70  20   17 12   6 4

Max. kuormitus rajoitettu iskunpituudelle >400mm: 2000N



12VDC (14VDC)- Virta maksimikuormalla: CF =  16A , G =  14A , H =  9A

Välityssuhde     D    E    F    G    H
Voima (dyn. työntö ja veto) [N]   1400    1700    2400    4500    4500
Nopeus maksimikuormalla [mm/s]         14 10 6 3 3,5

Max. kuormitus rajoitettu iskunpituudelle >400mm: 2000N

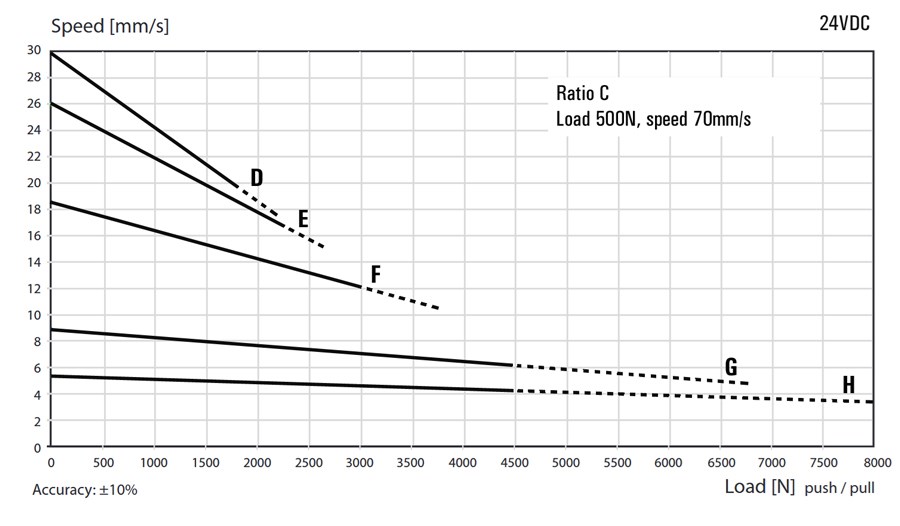

NOPEUS/VOIMA (24 VDC)

Nopeus voima e 50 24v

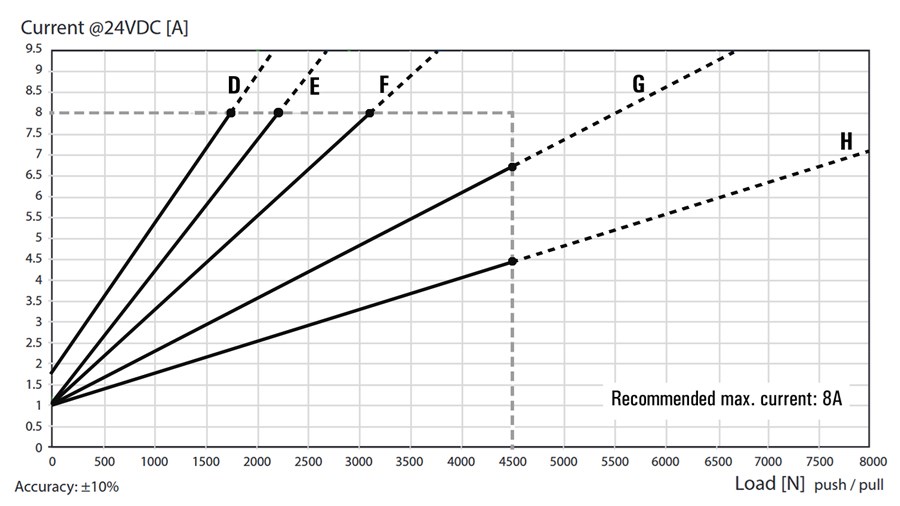

 VOIMA/VIRTA (24 VDC)

Voima virta e50 24v

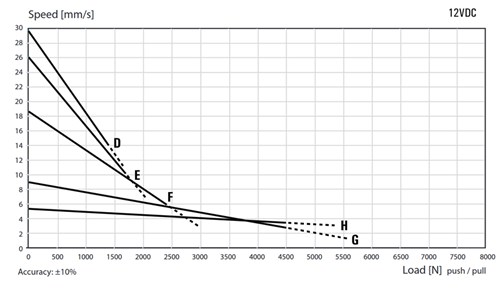

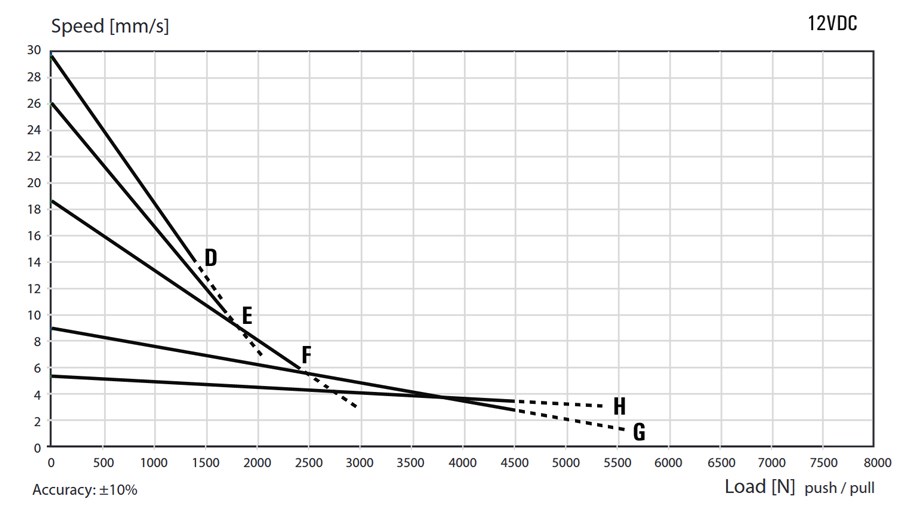

 NOPEUS/VOIMA (12VDC)

Nopeus voimae 50 12v

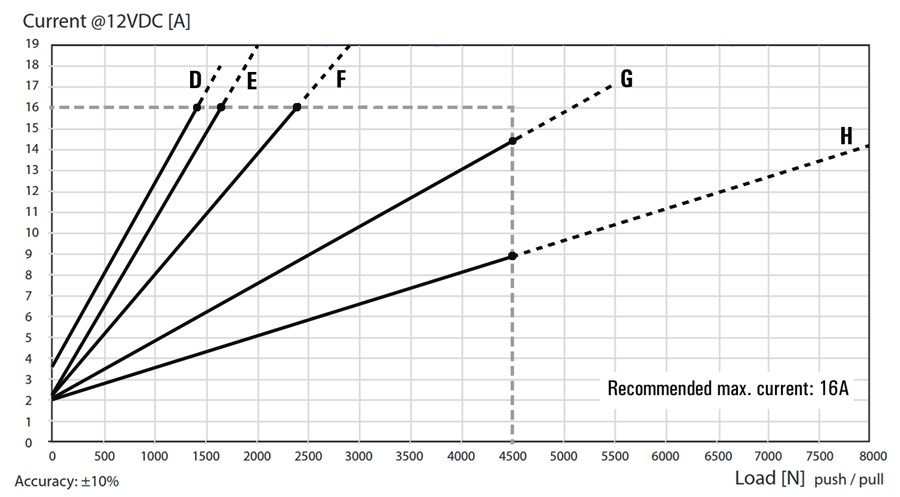

VOIMA/VIRTA (12VDC)

Voima virtae 50 12v

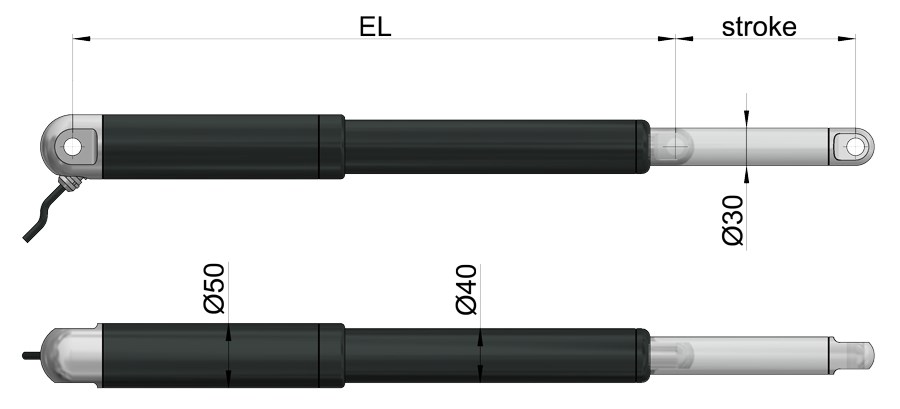

Mitat e 50



     EL      Clevis takana       Hall-anturi       UL/EN60.601       Ankara ympäristö        Hätälasku/kiila
Välityssuhde : C, D, E, F       Isku + 240*       - +15 +15 +14 +23/+6
Välityssuhde : G, H Isku + 255* - +15 +15 +14 +23/+6

Aksiaalinen välys: +/- 0,5mm, yleinen pituustoleranssi +/- 1mm
* Iskun pituus >750mm: EL+100mm (tilauksesta).



KARAMOOTTOREIDEN PAINO:

Iskun pituus [mm]  50      100      150       200      250      300       350      400      500      700
Paino [kg] 2,1 2,3 2,6 2,8 3,1 3,3 3,6 3,8 4,3 5,6

KYTKENTÄOSAT "MOOTTORIN PUOLI":
SILMUKKA

Saranasilmä1 e50

Alumiini                                                                                  Ruostumaton teräs (316)
Koodi: A2M                                                                             Koodi: CM2
Suurin staattinen kuormitus: 16800N                             Suurin staattinen kuormitus: 16800N


Polyamidi (PA)
Koodi: B2M
Suurin staattinen kuormitus: 4700N



 LAAKEROITU SILMUKKA

Saranasilmukka1 e50

Alumiini
Koodi: E2M
Suurin staattinen kuormitus: 11000 N









HAARUKKA

Clevis1 e50

Alumiini                                                                                         Ruostumaton teräs (316)
Koodi: F2M                                                                                    Koodi: H2M
Suurin staattinen kuormitus: 16800N                                   Suurin staattinen kuormitus: 16800N

Polyamidi (PA)
Koodi: G2M
Suurin staattinen kuormitus: 4700N







LIITOSOSA "MÄNNÄNVARREN PUOLI":
SILMUKKA

Saranasilmä2 e50

Alumiini                                                                                             Ruostumaton teräs (316)
Koodi: A2K                                                                                        Koodi: C2K
Suurin staattinen kuormitus: 16800N                                           Suurin staattinen kuormitus: 16800N


Polyamidi (PA)
Koodi: B2K
Suurin staattinen kuormitus: 4700N




LAAKEROITU SILMUKKA

Saranasilmukka2 e50

Alumiini
Koodi: E2K
Suurin staattinen kuormitus: 11000N











 HAARUKKA

Clevis2 e50

Alumiini                                                                                 Ruostumaton teräs (316)
Koodi: F2K                                                                             Koodi:H2K
Suurin staattinen kuormitus: 16800N                           Suurin staattinen kuormitus: 16800N


Polyamidi (PA)
Koodi: G2K
Suurin staattinen kuormitus: 4700N





EASYE-LINE- KARAMOOTTOREIDEN KIINNITYKSEEN SUOSITTELEMME SEURAAVIA KIINNIKKEITÄ:

Eel900ba50 2ks

EEL900BA50-2KS

Männänvarren puoli
Max. kuorma: 4500N
Tilausnro: EEL900BA50-2KS







Eel900ba50 2ms

EEL900BA50-2MS

Moottorin puoli
Max. kuorma: 4500N
Tilausnro: EEL900BA50-2MS






SUOSITELTAVAT ASENNUSTAVAT:

  • Älä kiinnitä karamoottoria putkiin
  • Pidä molemmat kannattimet aina asennettuina saman suuntaisesti
  • Kiinnikkeiden tulee liikkua joustavasti
Easye asennus

HUOMAA

  • Virransyöttö ilman ylivirtasuojaa voi aiheuttaa vakavia vaurioita karamoottorille mekaanisessa päätepysäytyksessä tai kun karamoottori ylikuormitetaan muulla tavalla
  • Säteittäiset voimat voivat vaikuttaa haitallisesti suorituskykyyn tai johtaa karamoottorin vaurioitumiseen
  • Pidä männän varsi puhtaana
  • Pidemmät kaapelipituudet voivat aiheuttaa jännitehäviön, mikä vaikuttaa karamoottorin suorituskykyyn
  • Lääketieteellisiin sovelluksiin (IEC60601-1, ANSI/AAMI/ES60601-1, CAN/CSA-C22.2 No60601-1):
    Käyttölämpötila +5 ºC - +48 ºC, suhteellinen kosteus 20 % - 70 % ilmanpaine = 1 atm.
    Liitä vain lääketieteellisesti hyväksyttyyn virtalähteeseen ja lähteen mukana toimitettujen ohjeiden mukaisesti
  • "Ankarissa ympäristöissä" toimivien karamoottoreiden pöly- ja vesitiiviys saattaa vaikuttaa niiden suorituskykyyn
  • Kaikki tekniset tiedot koskevat 25 ºC:n lämpötilaa – alhainen lämpötila saattaa vaikuttaa suorituskykyyn
  • Kuormituksesta ja sovelluksesta riippuen nimellinen ja todellinen iskunpituus voivat vaihdella
  • Vaihteen ja iskun yhdistelmä voi aiheuttaa rajoituksia "End limit FW" -käytössä käytettäessä S2-3-ohjainta
