OMINAISUUDET:

  • Isku: 50, 100, 150, 200, 250, 300, 350, 400, 500 ja 750 mm (muut pituudet pyydettäessä)
  • Materiaalit:
    Moottori ja karamoottorin putki ovat jauhemaalattua terästä tai ruostumatonta terästä.
    Männänvarsi on alumiinia.
  • Suojausluokka: IP66 (standardi), ankara ympäristö (IP68 ja IP69 mukaan)
  • Lämpötila:
    Käyttö: -20ºC - +70ºC
    Varastointi: -40ºC - +70ºC
  • Kaapeli: Johdot: 2 x AWG16 + 6 x AWG 26, Ø = 6,8 mm, musta vaippa, Molex Mini-Fit Jr. 8 pin tai vastaava
  • Max. staattinen kuormitus/itselukittuva voima: 5400N, riippuen työntösovelluksien iskun pituudesta
  • Toiminta-aika: 2 minuuttia käytössä, jota seuraa 18 minuutin lepo



NOPEUS JA VOIMA

24VDC (max 28VDC) - Virta maksimikuormalla: 1,8A

Välityssuhde C D E F G H
Voima (dyn. työntö ja veto) [N] 120    400    600    900    1600    2200
Nopeus maksimikuormalla [mm/s]           33 16 12 7,5 4 3

Max. kuormitus rajoitettu iskunpituudelle >400mm: 1000N


12VDC (max 14VDC) - Virta maksimikuormalla: 3,6A

Välityssuhde    C    D    E    F    G    H
Voima (dyn. työntö ja veto) [N]   400    600    900    1500    2000
Nopeus maksimikuormalla [mm/s]             16 9 7,5 3,5 2,5

Max. kuormitus rajoitettu iskunpituudelle >400mm: 1000N

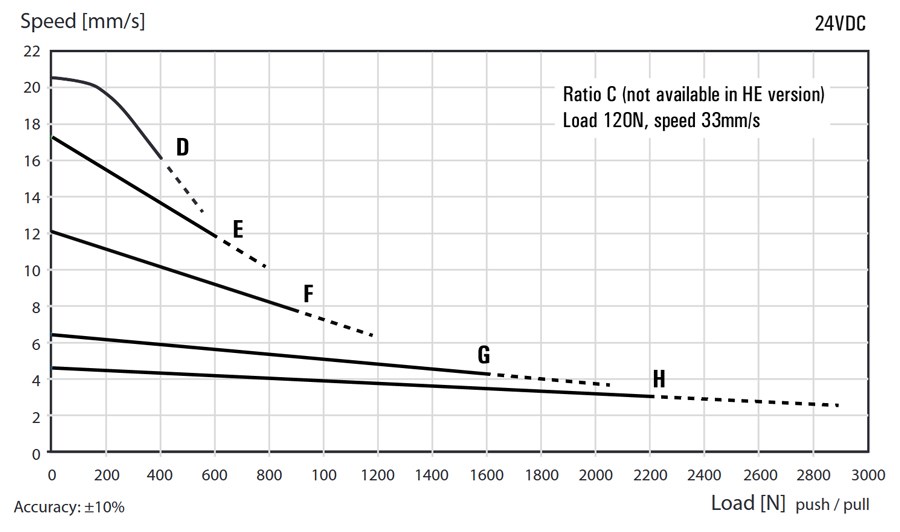

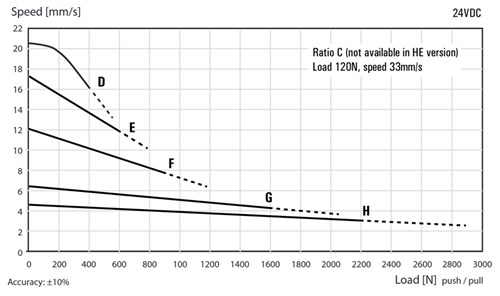

NOPEUS/VOIMA (24VDC)

Nopeus voima 24

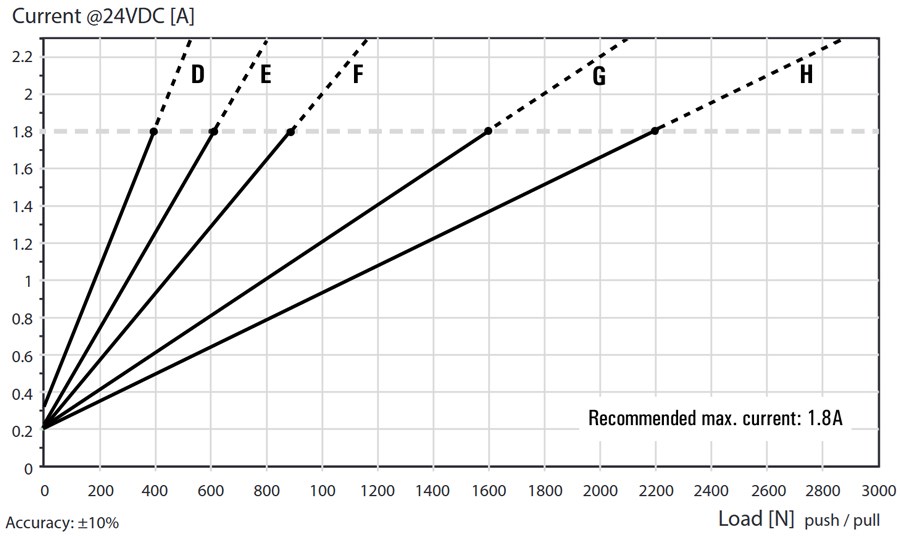

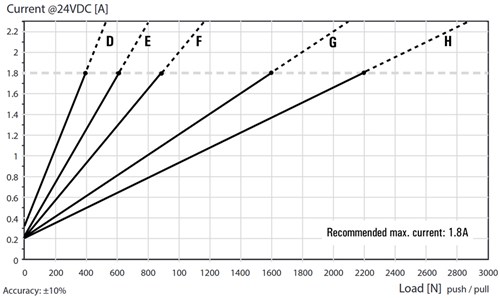

VOIMA/VIRTA (24VDC)

Voima virta 24

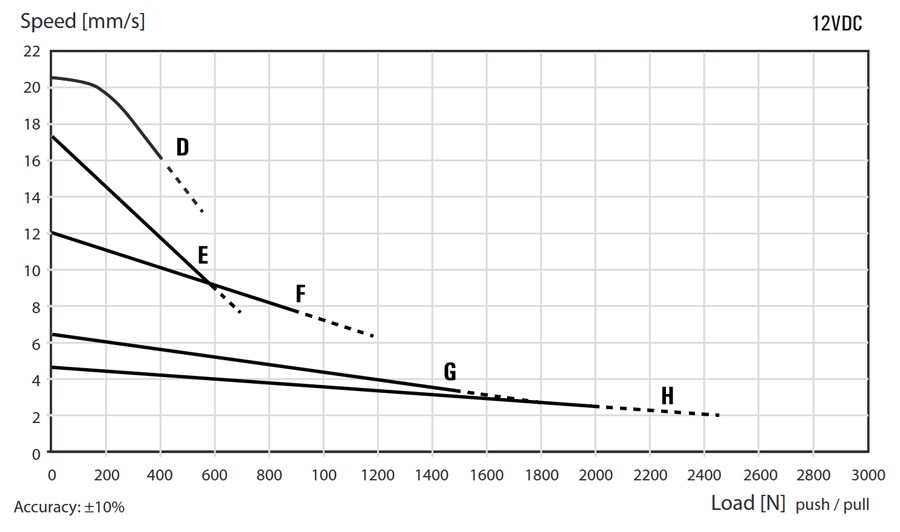

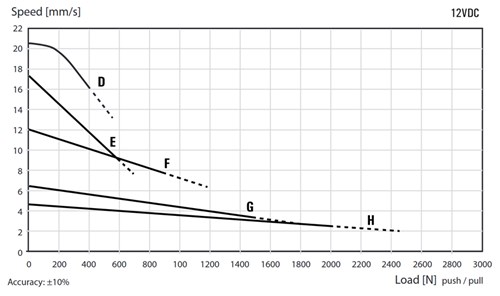

NOPEUS/VOIMA (12VDC)

Nopeus voima 12

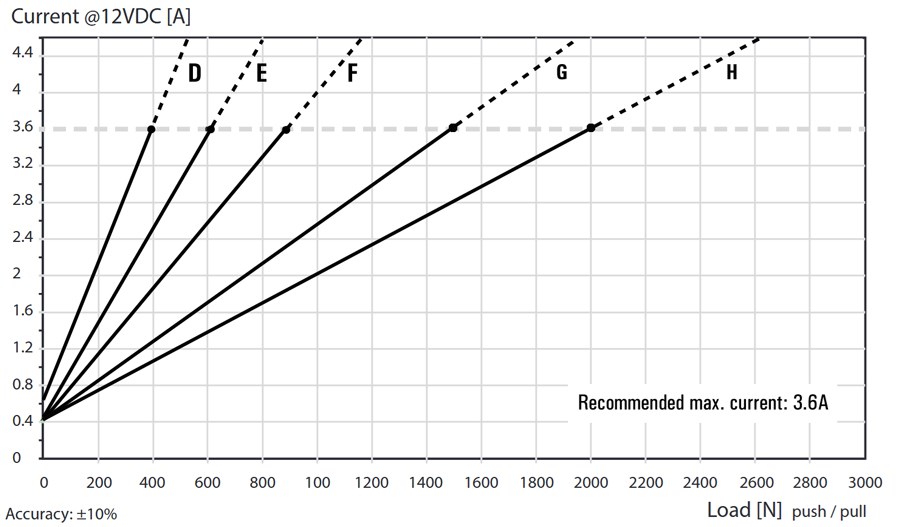

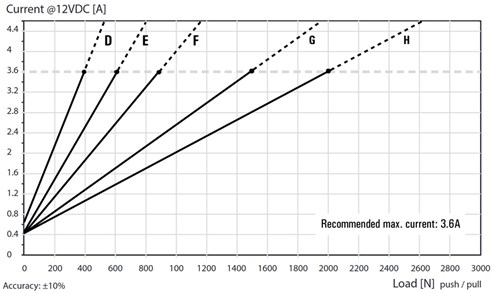

VOIMA/VIRTA (12VDC)

Voima virta 12

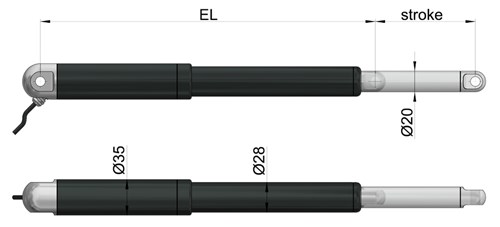

Mitat e 35
EL UL/EN60.601      ankara ympäristö
Välityssuhde: C, D, E, F           Isku + 170*      +10 +11
Välityssuhde: G, H Isku + 170*


* Iskun pituus > 400mm: EL+7mm, iskun pituus >700mm: EL +42mm
Aksiaalinen välys: +/- 0,5mm, yleensä pituustoleranssi +/- 1mm



KARAMOOTTOREIDEN PAINO:

Iskun pituus [mm]      50 100    150    200    250    300    350    400    500    700
Paino (kg] 0,8   0,9   1,0   1,1   1,2   1,3   1,4   1,6   1,8   2,3


Todellinen paino voi vaihdella mallin ja valitun vaihtoehdon mukaan.

EASYE-LINE- KARAMOOTTOREIDEN KIINNITYKSEEN SUOSITTELEMME SEURAAVIA KIINNIKKEITÄ:

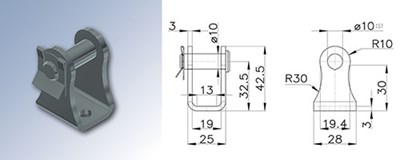

Eel900ba35 2ks

EEL900BA35-2KS

Männänvarren puoli
Max. kuorma: 2200N
Tilausnro: EEL900BA35-2KS

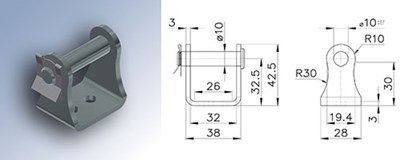

Eel900ba35 2ms

EEL900BA35-2MS

Moottorin puoli
Max. kuorma: 2200N
Tilausnro: EEL900BA35-2MS







KYTKENTÄOSAT "MOOTTORIN PUOLI":

SILMUKKA

Saranasilmä1 e35 i

Alumiini

  • Koodi: A1M
  • Suurin staattinen kuormitus: 5400N


Ruostumaton teräs (316)

  • Koodi: C1M
  • Suurin staattinen kuormitus: 5400N





LIITOSOSA "MÄNNÄNVARREN PUOLI":

SILMUKKA

Saranasilmä2 e35 i

Alumiini

  • Koodi: A1K
  • Suurin staattinen kuormitus: 5400N


Ruostumaton teräs (316)

  • Koodi: C1K
  • Suurin staattinen kuormitus: 5400N

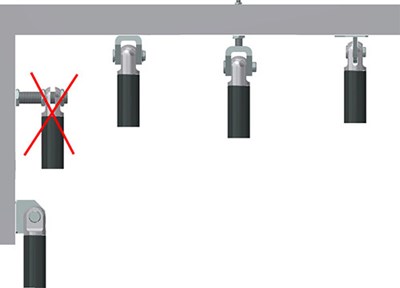

SUOSITELTAVAT ASENNUSTAVAT

  • Älä kiinnitä karamoottoria putkiin
  • Pidä molemmat kannattimet aina asennettuina saman suuntaisesti
  • Kiinnikkeiden tulee liikkua joustavasti





Easye asennus

HUOMIOI SEURAAVAA:

  • Virransyöttö ilman ylivirtasuojaa voi aiheuttaa vakavia vaurioita karamoottorille mekaanisessa päätepysäytyksessä, tai kun karamoottori ylikuormitetaan muulla tavalla.
  • Säteittäiset voimat voivat vaikuttaa haitallisesti suorituskykyyn tai johtaa karamoottorin vaurioitumiseen.
  • Pidä männän varsi puhtaana.
  • Pidemmät kaapelipituudet voivat aiheuttaa jännitehäviön, joka vaikuttaa aktuaattorin suorituskykyyn.
  • Kaapelin enimmäispituus 12VDC:llä on 5 metriä.
  • Ankariin ympäristöihin tarkoitettujen aktuaattoreiden pöly- ja vesitiiviste saattaa vaikuttaa niiden suorituskykyyn.
  • Kaikki tekniset tiedot koskevat 25 ºC:n lämpötilaa – alhainen lämpötila saattaa vaikuttaa suorituskykyyn.
  • Kuormituksesta ja sovelluksesta riippuen nimellinen ja todellinen iskunpituus voivat poiketa toisistaan.

EasyE-I:n asennus sekä Integrated Controllerin ohjelmointi.



EASYE-I:N ASENNUS

Löydät vastaavan PDF-tiedoston täältä





INTEGRATED CONTROLLERIN OHJELMOINTI

Voit ladata ohjelmiston integroidun ohjauksen ohjelmointia varten täältä
